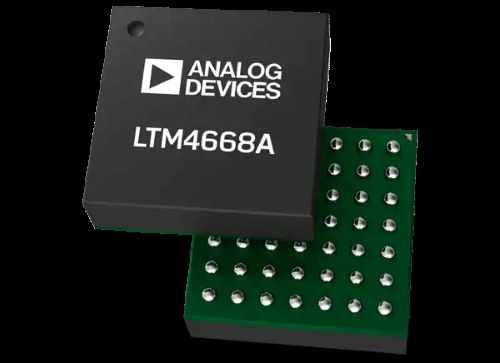

Analog Devices Inc. LTM4668A/LTM4668四通道直流/直流µModule®稳压器

Analog Devices LTM4668A和LTM4668四通道直流/直流降压型μModule®稳压器的输出可通过并联形成一个阵列，以实现高达4.8A的电流能力。封装内包括开关控制器、功率FET、电感器和配套元件。LTM4668A的工作输入电压范围为2.7V至17V，它支持0.6V至5.5V的输出电压范围。仅需采用大容量的输入和输出电容器。该器件支持频率同步、多相操作、可选Burst Mode操作、100%占空比和低IQ操作。该器件具有高开关频率和电流模式架构，可对电压和负载变化做出非常快的瞬态响应，且不会影响稳定性。故障保护特性包括过压、过流和过温保护。

故障保护特性包括过压、过流和过温保护。该电源模块采用节省空间的散热增强型6.25mm × 6.25mm × 2.1mm BGA封装。LTM4668A采用SnPb (BGA) 或符合RoHS指令的端子涂层。

特性

• 每通道输出可提供1.2A电流的四通道输出降压型μModule稳压器

• 宽输入电压范围：2.7V至17V

• 输出电压：0.6V至5.5V

• 每个通道1.2A直流输出电流，可并联

• ±1.5%的总输出电压调节

• 100%占空比运行

• 电流模式控制，快速瞬态响应

• 外部频率同步

• 可选Burst Mode®工作

• 电源良好指示器

• 过压、过流和过温保护

• 6.25mmx6.25mmx2.1mm BGA封装

• 与LTM4668引脚兼容（0.6V至1.8V输出，1MHz）

应用

• 电信、网络和工业设备

• 多轨负载点调节

• FPGA、DSP和ASIC应用

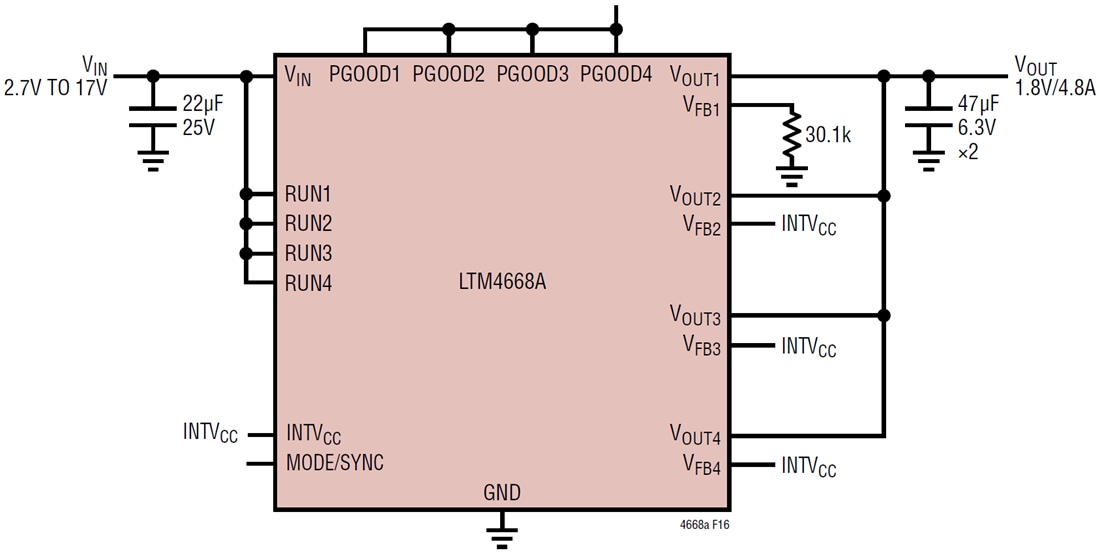

  典型应用

•
